在齒輪嚙合過程中，齒面承受著周期性交變接觸應(yīng)力。當(dāng)應(yīng)力超過材料的接觸疲勞極限時(shí)，齒面或次表層會萌生疲勞裂紋。隨著裂紋的擴(kuò)展與交匯，最終導(dǎo)致金屬顆粒脫落，形成點(diǎn)蝕坑。這種損傷不僅會破壞齒輪的嚙合精度，還會引發(fā)振動加劇、噪聲增大等連鎖反應(yīng)。

而潤滑油在這一過程中扮演著雙重角色：一方面，合適的潤滑油能在齒面形成穩(wěn)定油膜，有效分散接觸應(yīng)力，降低摩擦系數(shù)；另一方面，優(yōu)質(zhì)潤滑油具備優(yōu)異的冷卻、清潔和抗磨損性能，可延緩裂紋的萌生與擴(kuò)展。反之，若潤滑油選擇不當(dāng)，將成為加速點(diǎn)蝕的關(guān)鍵誘因。

1、潤滑油性能參數(shù)對齒面疲勞的影響機(jī)制

■  粘度：油膜強(qiáng)度的核心決定因素

構(gòu)建了集顆粒數(shù)量、尺寸、形貌于一體的三維數(shù)據(jù)庫，以此精確量化設(shè)備的健康指數(shù)（EHI）。

潤滑油粘度直接影響齒面油膜厚度。在高負(fù)載工況下，需選用高粘度油品以形成足夠支撐力的油膜。例如，重負(fù)荷齒輪箱（如礦山破碎機(jī)）通常要求潤滑油粘度指數(shù)（VI）超過 140，40℃運(yùn)動粘度在 150-220mm2/s 之間，以確保齒面接觸區(qū)的油膜厚度≥3μm（約為齒輪表面粗糙度 Ra 的 1.5 倍）。

而低速工況下，油液流動速率降低，若粘度不足會導(dǎo)致油膜破裂。研究表明，當(dāng)齒輪線速度＜2m/s 時(shí)，粘度每降低 10%，點(diǎn)蝕發(fā)生率提高 12-15%。反之，粘度過高會增加攪拌阻力，導(dǎo)致溫升加劇，反而加速油液氧化。

■  速度效應(yīng)：粘壓特性與油膜動態(tài)平衡

齒輪運(yùn)轉(zhuǎn)速度通過影響油液的粘壓行為改變油膜狀態(tài)。高速運(yùn)轉(zhuǎn)時(shí)（線速度＞10m/s），油液在接觸區(qū)因壓力升高而粘度激增（典型粘壓系數(shù)約為 2.5×10??Pa?1），易形成彈性流體動壓潤滑（EHL）狀態(tài)，此時(shí)油膜厚度與速度的 0.7 次方成正比。

但在啟停或變載工況下，速度的劇烈變化會打破油膜平衡。某風(fēng)電齒輪箱實(shí)測數(shù)據(jù)顯示：當(dāng)風(fēng)機(jī)從額定轉(zhuǎn)速（1200rpm）驟降至怠速（300rpm）時(shí)，齒面油膜厚度瞬間下降 40%，此時(shí)點(diǎn)蝕風(fēng)險(xiǎn)增加 3 倍以上。

■  溫度 - 粘度耦合：熱氧化劣化的連鎖反應(yīng)

齒輪嚙合摩擦生熱會導(dǎo)致油溫升高，而潤滑油粘度隨溫度呈指數(shù)型下降。當(dāng)油溫超過 80℃時(shí)，礦物油的粘度每升高 10℃，其運(yùn)動粘度約下降 15%。某鋼鐵廠軋機(jī)齒輪箱曾因冷卻系統(tǒng)故障，油溫升至 110℃，導(dǎo)致潤滑油粘度降至臨界值（40℃粘度＜32mm2/s），運(yùn)行 300 小時(shí)后齒面出現(xiàn)大面積點(diǎn)蝕。

更嚴(yán)重的是，高溫會加速潤滑油的氧化進(jìn)程。當(dāng)油溫超過氧化起始溫度（礦物油約為 100℃，合成油約為 150℃），氧化產(chǎn)物（如有機(jī)酸、膠質(zhì)）會降低油液的邊界潤滑性能，使金屬表面直接接觸概率增加 40% 以上。

2、系統(tǒng)性防護(hù)策略：從潤滑設(shè)計(jì)到狀態(tài)監(jiān)測

（1）基于工況的精準(zhǔn)用油

■  需建立 “負(fù)載 - 速度 - 溫度” 三維選型模型。例如：重負(fù)載（接觸應(yīng)力＞1000MPa）、低速（線速度＜5m/s）工況：選用極壓型齒輪油（含硫磷添加劑），粘度等級 ISO VG 220-460；

■  高速輕載（線速度＞15m/s）工況：選用低粘度合成油（如 PAO 基礎(chǔ)油），粘度等級 ISO VG 68-150；

■  高溫環(huán)境（油溫＞90℃）：優(yōu)選耐高溫酯類油或聚醚油，氧化安定性指標(biāo)（TOST）＞3000 小時(shí)；

（2）制造與安裝精度的協(xié)同控制

齒輪加工精度（如 ISO 精度等級）應(yīng)不低于 6 級，尤其是齒面粗糙度（Ra≤1.6μm）和接觸斑點(diǎn)（沿齒長≥70%，沿齒高≥60%）需嚴(yán)格控制。安裝時(shí)需保證平行度誤差＜0.05mm/m，垂直度誤差＜0.02mm，避免因偏載導(dǎo)致局部油膜破裂。

（3）先進(jìn)油液監(jiān)測技術(shù)的應(yīng)用

一套在線油液監(jiān)測系統(tǒng)可綜合清潔度、顆粒度、粘度、溫度、水分等多維油質(zhì)數(shù)據(jù)，實(shí)現(xiàn)潤滑狀態(tài)的實(shí)時(shí)分析與異常預(yù)警，保障設(shè)備全生命周期的健康運(yùn)轉(zhuǎn)。某鋼廠軋機(jī)引入該類系統(tǒng)后，通過實(shí)時(shí)追蹤 12 項(xiàng)關(guān)鍵指標(biāo)，將齒輪點(diǎn)蝕故障發(fā)生率降低 75%，維修成本下降 40%。

3、前沿技術(shù)趨勢：從被動防護(hù)到主動預(yù)警

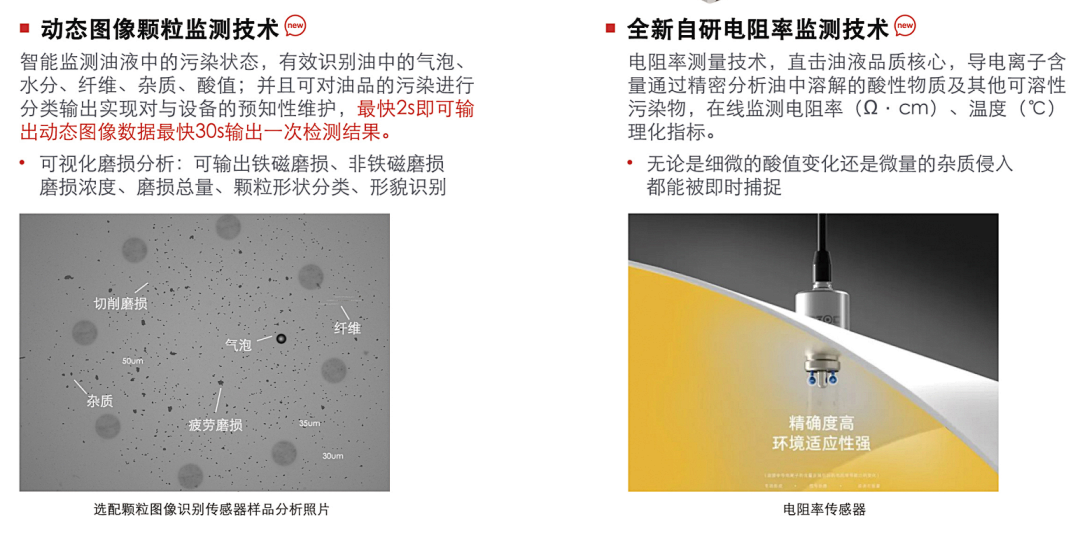

當(dāng)前，智火柴在線監(jiān)測系統(tǒng)動態(tài)圖像顆粒傳感器搭載的行業(yè)首創(chuàng)圖像識別技術(shù)與寬頻阻抗譜監(jiān)測技術(shù)，正重新定義齒輪潤滑監(jiān)測的技術(shù)邊界。該系統(tǒng)基于 Linux 架構(gòu)開發(fā)，集成 500 萬超高清分辨率成像模組，可對流體中的磨損顆粒、污染物進(jìn)行動態(tài)捕捉，2 秒內(nèi)完成顆粒形貌特征分析（如鐵磁磨損、切割磨損、纖維雜質(zhì)等），30 秒內(nèi)實(shí)現(xiàn)污染等級分類（符合 ISO 4406/NAS 1638 標(biāo)準(zhǔn)），分辨率可達(dá) 1μm 以上，較傳統(tǒng)顆粒檢測技術(shù)提升 30 倍精度。

與此同時(shí)，系統(tǒng)整合的寬頻阻抗譜（EIS）監(jiān)測技術(shù)，通過解析油液電化學(xué)信號，可實(shí)時(shí)捕捉油品老化、水分突變及柴油稀釋（0-3000ppm）等隱性故障。以潤滑油進(jìn)水為例，該技術(shù)可敏銳識別體相阻抗升高、高頻阻抗降低、界面阻抗降低等特征信號，對油液老化失效臨界點(diǎn)的監(jiān)測分辨率達(dá) 0.001%。

兩大技術(shù)的深度融合，構(gòu)建了 “顆粒形貌分析 + 油質(zhì)老化評估” 的雙維監(jiān)測體系，通過數(shù)智可視化界面實(shí)時(shí)呈現(xiàn)設(shè)備健康指數(shù)，使故障預(yù)警準(zhǔn)確率提升至 90% 以上。某水泥生產(chǎn)線應(yīng)用該系統(tǒng)后，通過動態(tài)追蹤顆粒圖譜與阻抗譜數(shù)據(jù)變化，成功將齒輪點(diǎn)蝕故障預(yù)警周期從傳統(tǒng)的 72 小時(shí)縮短至實(shí)時(shí)響應(yīng)，真正實(shí)現(xiàn)了從 “事后維修” 到 “預(yù)知維護(hù)” 的智能化轉(zhuǎn)型。

齒輪點(diǎn)蝕與潤滑油的關(guān)系本質(zhì)上是材料、力學(xué)、流體力學(xué)多學(xué)科的交叉問題。只有從潤滑設(shè)計(jì)、工況控制、狀態(tài)監(jiān)測三個(gè)維度構(gòu)建防護(hù)體系，結(jié)合智火柴在線監(jiān)測系統(tǒng)等創(chuàng)新技術(shù)，才能為工業(yè)設(shè)備的長周期可靠運(yùn)行提供數(shù)智化保障。風(fēng)電齒輪箱油液狀態(tài)解決方案

如果您需要:齒輪潤滑油監(jiān)測系統(tǒng)，請聯(lián)系我們。智火柴，國內(nèi)知名油液監(jiān)測系統(tǒng)提供商!
